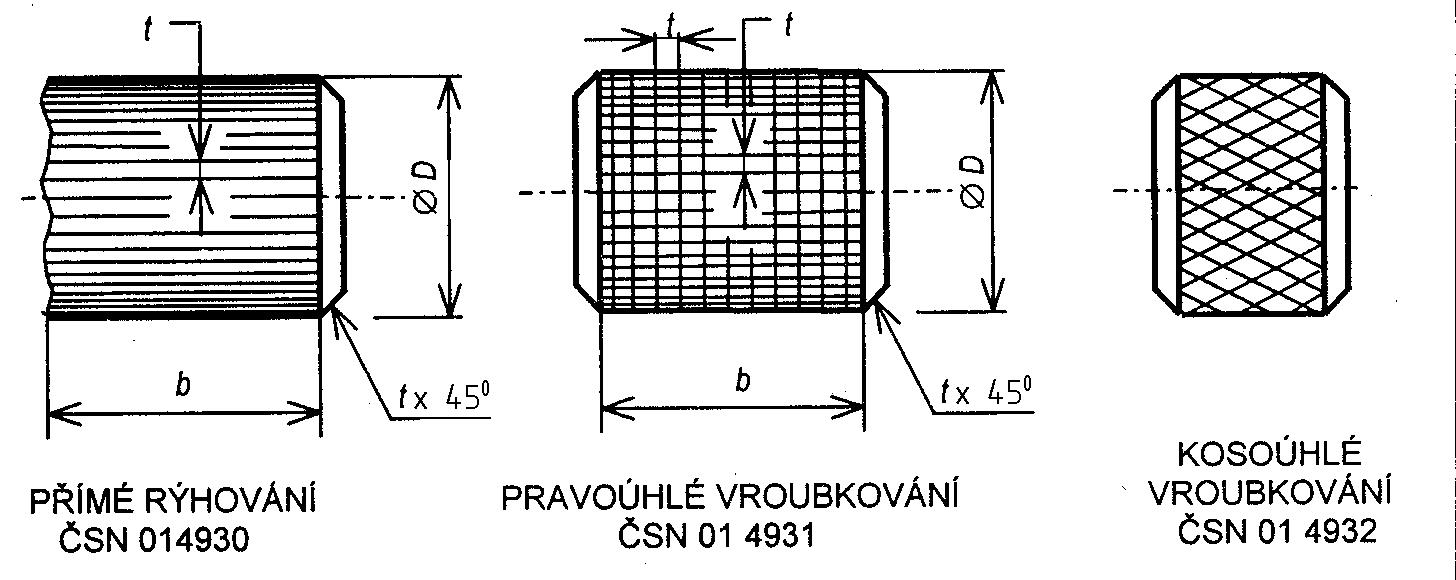

Rýhování a vroubkování podle ČSN

Tabulka rozměrů rýhování a vroubkování podle norem ČSN

Rozměry v milimetrech

PrůměrD				Rýhovánípro všechny materiály				Vroubkování
								pro ocel				pro nekovové materiály
				Šířka b
přes	do	přes			6	16	32		6	16	32		6	16	32
		do		6	10	32		6	16	32		6	16	32
			Rozteč t
	8			0,5	0,5	0,5	0,5	0,6	0,6	0,6	0,6	0,6	0,6	0,6	0,6
8	16			0,5	0,6	0,6	0,6	0,8	0,8	0,8	0,8	0,6	0,6	0,6	0,6
16	32			0,6	0,8	0,8	0,8	0,8	1,0	1,0	1,0	0,6	0,8	0,8	0,8
32	63			0,6	0,8	1,0	1,0	0,8	1,0	1,2	1,2	0,6	0,8	1,0	1,0
63	100			0,8	0,8	1,0	1,2	0,8	1,0	1,2	1,6	0,8	0,8	1,0	1,2
100				1,0	1,0	1,0	1,2	1,0	1,2	1,6	2,0	0,8	1,0	1,2	1,6

POZNÁMKY

1 Na výkresu zakótovaný průměr se vroubkováním nebo rýhováním zvětší asi o hodnotu 0,5;

2 Vroubkování pravoúhlé je určeno výhradně pro nekovové materiály.

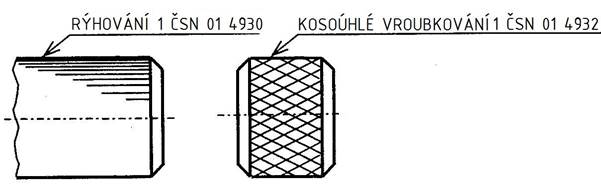

Příklad označení rýhování a vroubkování o rozteči například 1 mm podle ČSN:

Rýhování podle ISO

Tabulka rozměrů rýhování podle ISO

Rozměry v milimetrech

PrůměrD				Rýhování příméRýhování kosoúhlé
				Šířka b
přes	do	přes		2	4	8	16	32
		do		4	8	16	32
			Rozteč p
	3			0,4	0,4	0,5
3	6			0,4	0,5	0,6	0,6	0,6
6	10			0,5	0,6	0,6	0,8	0,8
10	20			0,6	0,6	0,8	1,0	1,0
20	30			0,6	0,8	0,8	1,0	1,0
30	60			0,8	0,8	1,0	1,2	1,2
60	100			0,8	1,0	1,2	1,2	1,6
100					1,0	1,6	1,6	1,6

POZNÁMKY

1 Průměr válcové plochy před přímým rýhováním se rýhováním zvětší o 0,5.p;

2 Průměr válcové plochy před kosoúhlým rýhováním se zvětší o 0,67.p;

     3 Zkosení t má hodnotu rozteče p.

Příklad označení rýhování o rozteči například 1 mm podle ISO:

POZNÁMKA Typy rýhování jsou označeny A (rýhování přímé) a B (rýhování kosoúhlé).



Rýhování ve strojírenství

Rýhování přímé i kosoúhlé je možné vzhledem ke způsobu výroby modulovým nástrojem označit i jinak, a to hodnotou modulu.

Modul m je podobně jako u evolventního drážkování nebo ozubených kol dán pro drážkování přímé vztahem:

m = D/n,

kde m je modul,

D je průměr,

n je počet rýh.

Pro rýhování kosoúhlé (úhel rýh vzhledem k ose je 30⁰) platí:

m = (D/n).cos 30⁰.

Tabulka přiřazení modulů a roztečí

Modul m	0,2	0,3	0,5
Rozteč p [mm]	0,628	0,942	1,571

Označení přímého rýhování pomocí údaje modulu, např. m = 0,5:

ISO 13444 – Am 0,5;

Označení kosoúhlého rýhování pomocí údaje modulu, např. m = 0,5:

ISO 13444 – Bm 0,5.
